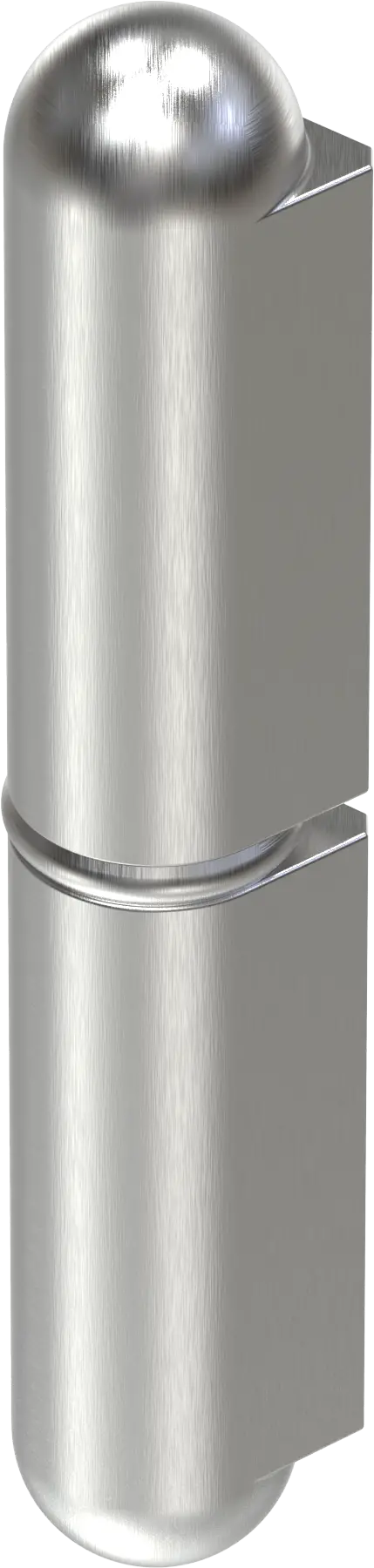

外装铰链 2416系列

外装铰链、外置式铰链、外露式铰链、2416-200A-01、2416-80A-01、2416-135A-01、2416-40A-01、2416-150A-01、2416-120A-01、2416-60A-01、2416-180A-01、2416-50A-01、2416-100A-01、2416-70A-01、2416-70A-59、2416-135A-59、2416-150A-59、2416-50A-59、2416-80A-59、2416-180A-59、2416-200A-59、2416-100A-59、2416-60A-59、2416-120A-59、2416-40A-59、2416-60A-304、2416-70A-304、2416-80A-304、2416-100A-304、2416-120A-304、2416-135A-304、2416-150A-304、2416-180A-304、2416-40A-304、2416-200A-304、2416-50A-304

产品优点

可拆卸安装

左右互换、更换方便

隐藏式安装

材质

动铰链、静铰链：Q235/不锈钢304

销轴：Q235/不锈钢304

产品数据表
可选配件
关联产品
评论建议

产品数据表

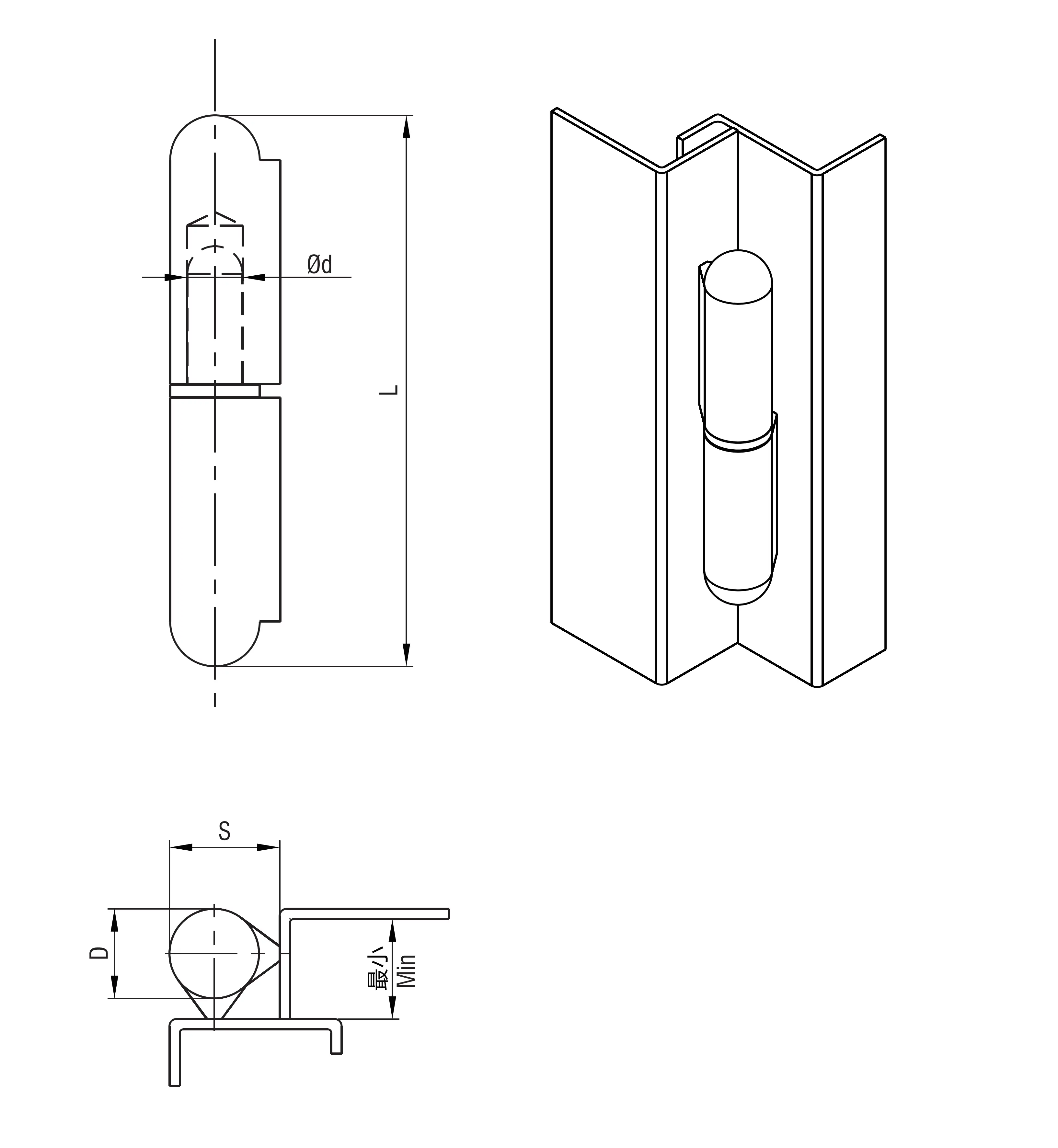

外装铰链 2416系列Q235 产品数据表

产品编码	材质名称	尺寸L（mm）	尺寸D（mm）	尺寸D（mm）	尺寸S（mm）
2416-100A-01	Q235	100	φ16 φ10	φ16 φ10	20
2416-120A-01	Q235	120	φ16 φ11	φ16 φ11	20
2416-135A-01	Q235	135	φ18 φ12	φ18 φ12	22
2416-150A-01	Q235	150	φ20 φ13	φ20 φ13	25
2416-180A-01	Q235	180	φ20 φ14	φ20 φ14	25
2416-200A-01	Q235	200	φ23 φ16	φ23 φ16	28.5
2416-40A-01	Q235	40	φ8 φ5	φ8 φ5	9.5
2416-50A-01	Q235	50	φ8 φ5	φ8 φ5	9.5
2416-60A-01	Q235	60	φ10 φ6	φ10 φ6	12
2416-70A-01	Q235	70	φ11.5 φ7	φ11.5 φ7	13.5
2416-80A-01	Q235	80	φ13 φ8	φ13 φ8	15.5

外装铰链 2416系列HPb59-1铜产品数据表

产品编码	材质名称	尺寸L（mm）	尺寸D（mm）	尺寸D（mm）	尺寸S（mm）
2416-100A-59	HPb59-1铜	100	φ16 φ10	φ16 φ10	20
2416-120A-59	HPb59-1铜	120	φ16 φ11	φ16 φ11	20
2416-135A-59	HPb59-1铜	135	φ18 φ12	φ18 φ12	22
2416-150A-59	HPb59-1铜	150	φ20 φ13	φ20 φ13	25
2416-180A-59	HPb59-1铜	180	φ20 φ14	φ20 φ14	25
2416-200A-59	HPb59-1铜	200	φ23 φ16	φ23 φ16	28.5
2416-40A-59	HPb59-1铜	40	φ8 φ5	φ8 φ5	9.5
2416-50A-59	HPb59-1铜	50	φ8 φ5	φ8 φ5	9.5
2416-60A-59	HPb59-1铜	60	φ10 φ6	φ10 φ6	12
2416-70A-59	HPb59-1铜	70	φ11.5 φ7	φ11.5 φ7	13.5
2416-80A-59	HPb59-1铜	80	φ13 φ8	φ13 φ8	15.5

外装铰链 2416系列不锈钢304产品数据表

产品编码	材质名称	尺寸L（mm）	尺寸D（mm）	尺寸D（mm）	尺寸S（mm）
2416-100A-304	不锈钢304	100	φ16 φ10	φ16 φ10	20
2416-120A-304	不锈钢304	120	φ16 φ11	φ16 φ11	20
2416-135A-304	不锈钢304	135	φ18 φ12	φ18 φ12	22
2416-150A-304	不锈钢304	150	φ20 φ13	φ20 φ13	25
2416-180A-304	不锈钢304	180	φ20 φ14	φ20 φ14	25
2416-200A-304	不锈钢304	200	φ23 φ16	φ23 φ16	28.5
2416-40A-304	不锈钢304	40	φ8 φ5	φ8 φ5	9.5
2416-50A-304	不锈钢304	50	φ8 φ5	φ8 φ5	9.5
2416-60A-304	不锈钢304	60	φ10 φ6	φ10 φ6	12
2416-70A-304	不锈钢304	70	φ11.5 φ7	φ11.5 φ7	13.5
2416-80A-304	不锈钢304	80	φ13 φ8	φ13 φ8	15.5

可选配件

暂无可选配件

关联产品

暂无关联产品
